掃一掃
關(guān)注鍛件網(wǎng)
聯(lián)系人
企業(yè)信息
5
(70評價(jià))
- 上海毅敬新材料有限公司
-
[誠信檔案]
- 已繳納 0.00 元保證金
-
聯(lián)系人毅敬新材(先生) 經(jīng)理
- 會員 [當(dāng)前離線] [加為商友] [發(fā)送信件]
- 郵件yjalloy@163.com
- 電話021-59960618
- 手機(jī)15000685020 [發(fā)送短信]
- 地區(qū)上海
- 地址上海市嘉定北工業(yè)區(qū)

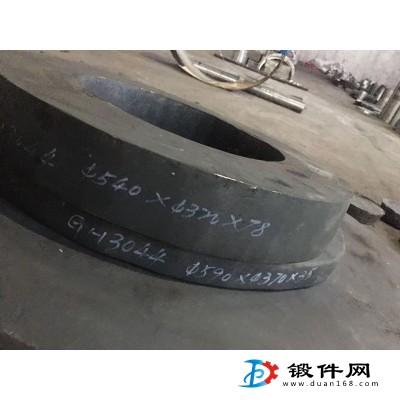

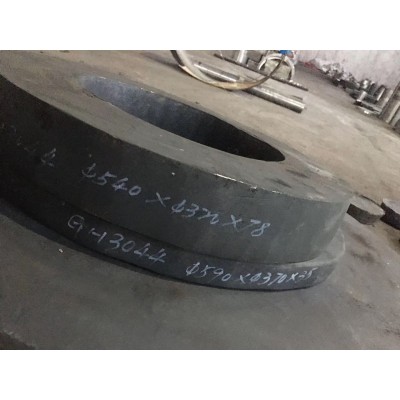

上海廠家gh3044鍛件gh3044環(huán)形鍛件優(yōu)質(zhì)性能報(bào)價(jià)
單價(jià)
面議
更新時(shí)間:2022-01-22 09:42
357 人已聯(lián)系
- 商品詳情
- 單位名稱： 上海毅敬新材料有限公司
- 手機(jī)號碼： 15000685020
- 產(chǎn)品名稱： 上海廠家gh3044鍛件gh3044環(huán)形鍛件優(yōu)質(zhì)性能報(bào)價(jià)
- 材質(zhì)型號： 毅敬新材
- 供應(yīng)地址： 上海市嘉定北工業(yè)區(qū)
GH3044是固溶強(qiáng)化鎳基抗氧化合金，在900℃以下具有高的塑性和中等的熱強(qiáng)性，并具有優(yōu)良的抗氧化性和良好的沖壓、焊接工藝性能，適宜制造在900℃以下長期工作的航空發(fā)動機(jī)主燃燒室和加力燃燒室零部件以及隔熱屏、導(dǎo)向葉片，供應(yīng)的品種有板材、帶材、絲材、棒材和環(huán)形件等。
標(biāo)準(zhǔn)對照
中國 | GB/T14992-2005 | GH44(GH3044) |
成分規(guī)范
C | Cr | Ni | W | Mo | Al | Ti | Fe | Mn | Si | P | S |
不大于 | |||||||||||
≤0.10 | 23.5~26.5 | 余 | 13.0~16.0 | ≤1.50 | ≤0.50 | 0.30~0.70 | 4.0 | 0.50 | 0.80 | 0.013 | 0.013 |
注：GJB2612-1996還規(guī)定ω（Cu）≤0.20%；GJB3317-1998和GJB3318-1998規(guī)定ω(Cu)≤0.07%。
熱處理制度
1.熱軋和冷軋板及帶材供應(yīng)狀態(tài)的固溶處理溫度為1120~1160℃，空冷，供應(yīng)狀態(tài)進(jìn)行材料性能檢驗(yàn)。
2. 零件中間熱處理溫度為1140℃±10℃，保溫3~5min，空冷。最終熱處理溫度根據(jù)零件工作條件決定，對要求良好的熱疲勞性能的零件與1150℃固溶，保溫3~5min，空冷；對要求有較高熱強(qiáng)行的零件于1200℃固溶，保溫3~5min，空冷。
應(yīng)用領(lǐng)域
合金用于制作航空發(fā)動機(jī)住燃燒室和加力燃燒室的板材沖壓和焊接結(jié)構(gòu)件以及安裝邊、導(dǎo)管和導(dǎo)向葉片等零部件。
標(biāo)準(zhǔn)號 | 品種 | 狀態(tài) | σb/MPa | δ5/% | ψ/% | σb/MPa | δ5/% | ψ/% |
20℃ | 900℃ | |||||||
GJB 1952 | 冷軋板 | 固溶1120~1160℃ | 735 | 40 | --- | 195① | 30 | --- |
GJB 3020 | 環(huán) 坯 | 固溶1120~1160℃ | 705 | 40 | --- | 195② | 30② | --- |
GJB 3317 | 熱軋板 | 固溶1120~1160℃ | 735 | 40 | --- | 185 | 30 | --- |
GJB 3318 | 帶 材 | 固溶1120~1160℃ | 735③ | 40 | --- | --- | --- | --- |
GJB 3165 | 棒 材 | 固溶1120~1160℃ | 685 | 40 | 45 | 195④ | 30 | 40 |
注：①900℃σb≥185MPa的板材允許交貨。
②允許在850℃進(jìn)行拉伸試驗(yàn)，σb≥265MPa，δ≥30%，不合格時(shí)按900℃進(jìn)行拉伸仲裁試驗(yàn)。另外還應(yīng)在850℃，σb=80MPa下進(jìn)行持久試驗(yàn)， 報(bào)實(shí)測數(shù)據(jù)。
③厚度≤0.25帶材的室溫σb≥660MPa，δ5實(shí)測。
④棒材應(yīng)在900℃ σb=70MPa下進(jìn)行持久試驗(yàn)，t≥23h。
