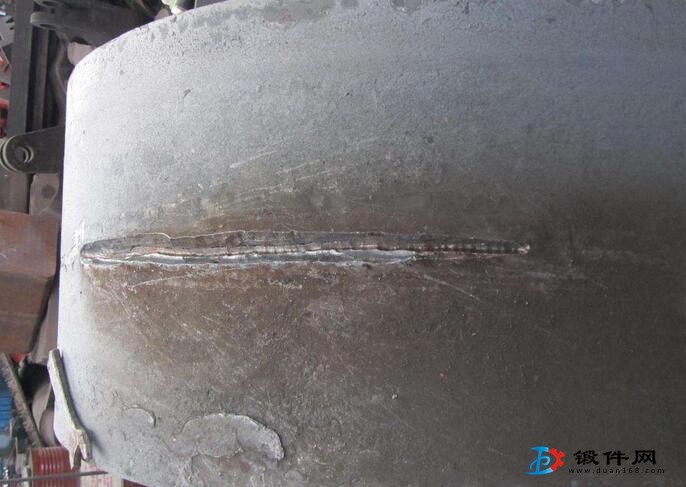

縱向裂紋，又稱軸向裂紋，是生產(chǎn)中最常見的-種。鍛件在全部淬透的情況下，表而產(chǎn)生的切向拉應(yīng)力，往往超過該區(qū)域的斷裂強(qiáng)度，形成鍛件裂紋。
除鍛件淬透可形成縱向裂紋外，原材料的缺陷也往往會(huì)使鍛件淬火時(shí)產(chǎn)生縱向淬裂。大部分工件是由軋材或鍛件制成的，在材料軋制或鍛造過程種，非金屬夾雜物等缺陷均沿變形方向分布。如果這些夾雜物沿軸向分布，不僅使鋼材的橫向強(qiáng)度降低，而且還會(huì)成為應(yīng)力集中的因素，因此，在切向應(yīng)力的作用下，便很容易形成軸向裂紋。
另外，原材料中還可能有在熱處理前已經(jīng)存在的裂紋，機(jī)械加工吋沒有完全去掉（如鍛造時(shí)形成的折疊等），淬火時(shí)則由于淬火應(yīng)力使進(jìn)一步擴(kuò)展后才顯現(xiàn)出來。這類原材料裂紋無論在斷口上或金相組織上都與淬火裂紋有所區(qū)別，因?yàn)殄懠械牧鸭y在淬火加熱時(shí)由于溫氧化的結(jié)果，從宏觀上看裂紋而呈黑色，而淬火裂紋的裂紋而則呈銀灰色。觀察金相組織織時(shí)，如系原材料中的裂紋，則會(huì)發(fā)現(xiàn)有明顯的脫碳層存在，而淬火裂紋有這種現(xiàn)象。其裂紋處的組織與鍛件其他部位一樣。
