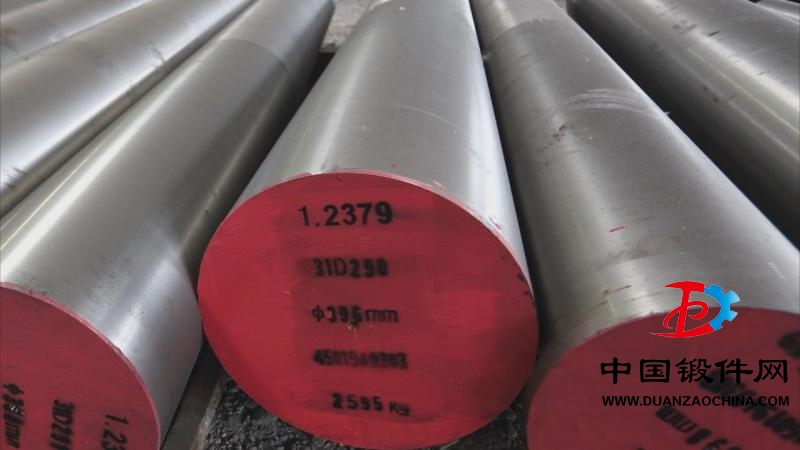

Cr12Mo1V1是合金工具鋼的一種，可用于鍛件加工。中國鍛件網(wǎng)推薦。
材料名稱：合金工具鋼
牌號(hào)：Cr12Mo1V1
標(biāo)準(zhǔn)：GB/T 1299-1985
●特性及適用范圍：
冷作模具鋼，是引進(jìn)美國的D2鋼。成分、性能與Cr12MoV鋼相似，用途相同，可代替使用。
●力學(xué)性能：
硬度 ：退火,≤255HB,壓痕直徑≥3.8mm;淬火,≥59HRC
●化學(xué)成份：
鉻 Cr：11.50～13.00
鎳 Ni：允許殘余含量≤0.25
銅 Cu：允許殘余含量≤0.30
釩 V ：≤1.00
鉬 Mo：0.70～1.20
碳 C ：1.40～1.60
硅 Si：≤0.60
錳 Mn：≤0.60
硫 S ：≤0.030
磷 P ：≤0.030
●熱處理規(guī)范及金相組織：
熱處理規(guī)范：淬火,820±15℃預(yù)熱，1000±6℃(鹽浴)或1010±6℃(爐控氣氛)加熱,保溫10～20min,空冷，200±6℃回火。
●交貨狀態(tài)：鍛件一般以鋼材退火狀態(tài)交貨或者雙方商議具體細(xì)節(jié)。
Cr12Mo1V1材質(zhì)_機(jī)械性能_化學(xué)成分 - 鍛件百科.pdf
